본 장치는 Multi . Pulse .Width . Modulation TYPE의 시스템으로 I.G.B.T 고속 스위칭 방식의 Converter 부(Rectifier, Voltage Control) 및 Inverter를 채용하여 파형 왜율이 작고 출력 안정도가 매우 우수하며, 출력 전압 가변 ( 0 ~ 300V )방식이 " 반도체가변 " 타입이며 출력 전압 안정도는 ± 1% 이내로 국내 타사의 " SLIDAC " 타입의 전압가변 방식에서 발생하는 입력 전압 변동 시 또는 출력 부하(LOAD) 인가 시 설정전압이 10 % 이상 변동 되는 불안정을 혁신적으로 대치한 제품입니다.
상용교류 전원의 전압과 주파수를 수전하여 원하는 출력전압 ( 0 ~ 300V ) 과 출력 주파수 ( 50, 60 , 45 ~ 70 HZ . * Option : 45 ~ 500 Hz ) 를 얻을 수 있는 장치로서 세계 각 나라마다 전압과 주파수가 서로 다르기 때문에 수출하는 제품을 검사하고자 할 때 에도 품질을 보증하기에 어려움이 많았습니다. 그러나 이제는 수출제품 검사에도 , 제품 개발 시에도 문제가 없습니다
- M.P.W.M (Multi Pulse Width Modulation) Type
- Digital Control 방식
- I.G.B.T High Freguency Switching
- High Efficiency & Low Audible Noise
- Constant Voltage :±0.5%
- Constant Freguency : ±0.1%
- 수출입 전기, 전자제품의 개발,생산 및 검사
- 각 기업 및 연구소의 주파수 변환용
- 신뢰성 시험용
- 트랜스포머 검사용
- 모터 시험, 검사용
- Standard AC POWER SOURCE 용
- 정전압, 정주파가 요구되는 모든 시험 설비
|
사양
|
특성
|
|
입
력
사
항
|
Type
|
M.P.W.M (Multi Pulse Width Modulation)
|
|
위상
|
삼상(3PHASE) (±15%)
|
|
입력전압
|
200V / 230V / 240V / 380V / 440V
|
|
입력주파수
|
50㎐ / 60㎐
|
|
출
력
사
항
|
출력전압
|
|
|
출력범위
|
≤ ±1%
|
|
출력파형
|
True sine Wave
|
|
출력주파수
|
50,60,45-70㎐ Variable
|
|
주파수범위
|
±0.1%
|
|
T.H.D
|
|
|
일
반
사
항
|
보호기능
|
Electronic Circuit / Over Load / Short Ciruit
|
|
주파수메타
|
LED Digital Display Res 0.1㎐
|
|
V.A-Meter
|
True RMS LED Digital Display
|
|
온도
|
0~40℃
|
|
습도
|
0~90%
|
|
Transfer Time
|
Zero Break
|
|
Option
|
Output Voltage : 0~700V
Remote Control Function(RS-232C : Variable Voltage)
Remote Muticontrol (RS-485)
|
| 용량 |
외함크기 (mm) |
| Width(넓이) |
Depth(깊이) |
Height(높이) |
| 10KVA |
400 |
800 |
880 |
| 15KVA |
520 |
950 |
1030 |
| 20KVA |
520 |
950 |
1030 |
| 30KVA |
670 |
770 |
1300 |
| 40KVA |
780 |
950 |
1300 |
| 50KVA |
780 |
950 |
1300 |
*상기사양은 제품개선을 위하여 사전예고없이 변동될 수 있습니다.
|

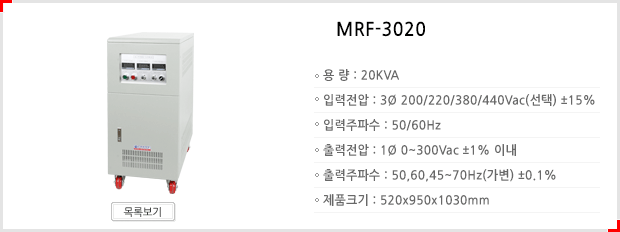

HOME > 제품정보 > 주파수변환기 > 삼상-단상Type > 20KVA
