- On-line Sine Wave LCD Display Type
- 온라인 상시 인버터 정현, 정전압, 정주파수 공급

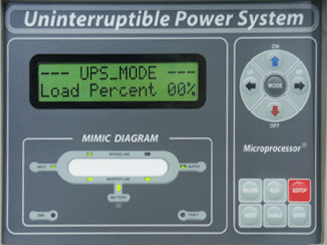

- 마이크로 프로세서 내장 LCD(액정) 디스플레이 조정부
- 사용자 기준에 맞도록 설계된 편리한 Display Panel
- Voltage, Current, Frequency, Battery, Inverter, BypassLED
- 회로에 의한 입력,출력,바이패스,인버터,점검,배터리 표시등
- (해당 동작에 따른 상세 내역은 LCD=액정에동시표시)
- AVR & Surge Suppression, Noise Filtering (EMI, RFI)
- 자동전압조정기능 및 전자파 장애 제거 EMI/RFI 필터 내장
- RS 232C 원격감시제어 (OPTION)
- 컴퓨터 파일 자동저장후 셧다운 기능 및 UPS 동작 원격감시
- 지원S/W: Windows, NT, Unix, Linux...등(통신기능 선택사양)
- Auto Shutdown & Auto Rebooting
- 고장, 또는 기기의 보호기능 동작으로 인해 자동으로 BYPASS되면 PROGRAM에 의해 10초후
자동 Re-start되며 항상 UPS전원으로 공급될 수 있도록 함과 동시에 UPS관리를 용이하도록 함
- 네트웨어 서버에서 사용시 야간에 정전이나 이상 발생시 자동 종료
- 주간 또는 특정 시간대 UPS ON/OFF Time Schedule 설정기능
- 지속적인 UPS 자가진단 기능
- Battery 방전전에 순차적으로 프로그램 종료후 System종료
- 사용자 편의를 고려한 설계 개념
- 전면 유지보수 구조 (입.출력 배선 및 제어반을 전면에 배치)
- Compact한 디자인으로 공간 활용도 향상
|
입
력
전
원
|
입력전압 |
1ø2W 220VAC ±15% |
| 입력 주파수 |
60Hz ±5% |
| 인버터 전력반도체 |
I.G.B.T 1Phase Bridge OR 3Phase Bridge |
| 정격부하역률 |
0.8 Lagging |
|
출
력
전
원
|
출력전압 |
1ø2W 220VAC <±2% 이내 |
| 출력 주파수 |
60Hz < ±0.5% |
| 출력파형 |
Sinusidal Sine Wave |
| 전압파형왜율 |
THD : Max 5% / Single : Max 3% |
| 주파수안정도 |
±0.1%(Free Running 0.001%) |
| 과도응답시간 |
50 msec |
| 과부하 내량 |
125%=> 10min / 150% => 60 sec |
| 절체시간 |
< 4msec |
| 종합효율 |
85% ~ 90% |
|
배
터
리
|
직류전압범위 |
220VDC ±15% 1Phase |
| 축전지 공칭전압 |
192VDC = 16 Cell |
| 축전지 사양 |
ES or MF / 16 Cell |
| 축전지 방전시간 |
10 min ~ 12 Hours(사용자 지정) |
|
환
경
|
소음 |
50 dB 이하 또는 < 55 dB 이하
|
| 온도 및 습도 |
0℃~40℃ / 0%~90% |
|
선
택
사
항
|
통신포트 |
RS-232C D-SUB 9PIN (COM Port) |
| 통신소프트웨어 |
UPSilon(Mega System Technology) : WINDOWS,NT,LINUX,UNIX(Option) |
| 주문제작사양 |
주문자에 의한 외형변경 및 구조변경으로 제작이 가능함
(설계검토후) |
| 용량(KVA) |
외함크기 (mm) |
무 게 (Kg) |
| Width(넓이) |
Depth(깊이) |
Height(높이) |
| 3 |
340 |
630 |
780 |
100 |
| 5 |
340 |
630 |
780 |
110 |
| 7.5 |
400 |
800 |
880 |
160 |
| 10 |
400 |
800 |
880 |
180 |
| 15 |
520 |
950 |
1030 |
250 |
| 20 |
520 |
950 |
1030 |
280 |
| 30 |
670 |
770 |
1300 |
550 |
|
|
